Gömbcsapok


LGF típusú gömbcsap

API 6D szabványnak megfelelő gömbcsap, csapágyazott gömbbel, közepes és magas nyomásokra. A ház 2 vagy 3 részes, és kovácsolt acélból készül. Az ülésgyűrűk csavar­rugó előfeszítésűek, ami már alacsony nyomáson is nagy zárásbiztonságot eredményez. Alapkivitelben a gömb és az ülésgyűrűk is vegyinikkel bevonattal vannak ellátva, de ké­szülhetnek fémzárású kivitelben is wolfram-karbid bevo­nattal. Minden gömbcsap antisztatikus kivitelben készül.

Mérettartomány: DN 50 - 1000 / NPS 2" - 40"
Nyomás tartomány: PN 16 – 420 / Class 150 - 2500
Hőfok tartomány: - 60°C -tól +250°C- ig

Fő jellemzők:

  • Kalodában csapágyazott gömb
  • 2 vagy 3 részes ház
  • Kettős forgatócsap- és háztömítés
  • Csavarrugó előfeszítésű tömítés
  • Kétoldali nyomásnál lefúvatható háztér (double block and bleed)
  • Automatikus háztér nyomáscsökkenés
  • Leeresztő csavar a házon
  • Antisztatikus kivitel
  • Karimás vagy hegesztő toldatos csatlakozás

Kiviteli variációk:

  • Kétirányba ható tömítés (double piston effect)
  • Csökkentett furatú kivitel
  • Fémzárású kivitel wolfram-karbid tömítőfelületekkel
  • “O“ gyűrűs szerelt kivitelű tömítés
  • Elektromotoros működtetés
  • Pneumatikus működtetés

Anyagminőségek:

  • ASTM A105
  • ASTM A350 LF2
  • ASTM 182 F316(L)

Tervezési szabványok:

  • Konstrukció: API 6D / ISO 14313
  • Beépítési hosszak: ASME B16.10; EN 558
  • Heg. toldatos kivitel: ASME B16.25; EN 12627
  • Karimás kivitel: ASME B16.5; EN 1092-1; GOST 12815; GOST 12821
  • Nyomáspróba: API 6D; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

LGF



Normál kivitel     Fémzárású kivitel        Gumis kivitel


LGK típusú gömbcsap

Széles mérettartományban gyártható, úszógömbös kivitelű gömbcsap alacsony nyomásokra. A ház 2 vagy 3 részes, kis méreteknél hengerelt vagy kovácsolt acélból, nagyobb mére­teknél acélöntvényből készül. Az előfeszített tömítőgyűrűk nagy zárásbiztonságot eredményeznek. A gömb nagy ke­mény­ségű vegyinikkel bevonattal van ellátva. A gömbcsap igény szerint tömszelencés forgatócsap tömítéssel is gyárt­ható, és hajtóművel is felszerelhető.

Mérettartomány: DN 15 - 150 / NPS 1/2" - 6"
Nyomás tartomány: PN 16 – 40 / Class 150 - 300
Hőfok tartomány: - 60°C -tól +150°C- ig

Fő jellemzők:

  • Úszógömbös kivitel
  • 2 vagy 3 részes ház
  • Karimás, menetes vagy hegesztő toldatos csatlakozás

Kiviteli variációk:

  • Tömszelencés forgatócsap tömítés
  • Antisztatikus kivitel
  • Csökkentett furatú kivitel
  • Elektromotoros működtetés
  • Pneumatikus működtetés

Anyagminőségek:

  • ASTM A105; ASTM A216 WCB
  • ASTM A350 LF2; ASTM A352 LCC
  • ASTM A479 316(L); ASTM A351 CF8M

Tervezési szabványok:

  • Beépítési hosszak: ASME B16.10; EN 558
  • Heg. toldatos kivitel: ASME B16.25; EN 12627
  • Karimás kivitel: ASME B16.5; EN 1092-1; GOST 12815; GOST 12821
  • Nyomáspróba: API 598; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

LGK

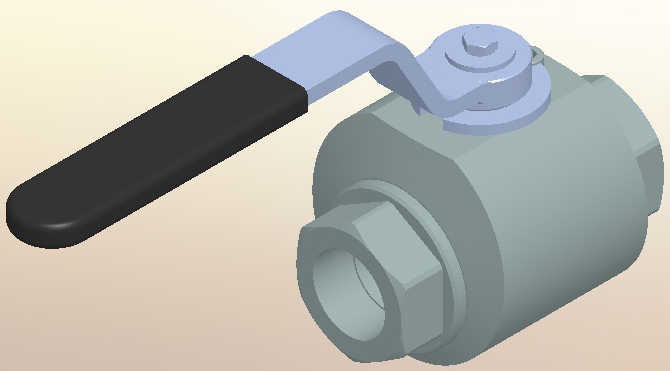

LGU típusú gömbcsap

Széles nyomástartományban alkalmazható, úszógömbös ki­vi­­telű gömbcsap. A ház horganyzott szénacélból vagy korró­zióálló acélból készül. Az előfeszített tömítőgyűrűk alacsony és magas nyomáson is nagy zárásbiztonságot ered­mé­nyeznek. A gömb nagy keménységű vegyinikkel bevonattal van ellátva. A gömbcsap egyedi konstrukciója biztosítja, hogy a legkülönfélébb menetes, karimás, vagy hegesztő toldatos csatlakozásokkal és hajtóműves kivitelben is gyártható legyen.

Mérettartomány: DN 15 - 50 / NPS 1/2" - 2"
Nyomás tartomány: PN 16 – 250 / Class 150 - 1500
Hőfok tartomány: -60°C -tól +150°C -ig

Fő jellemzők:

  • Úszógömbös kivitel
  • Moduláris felépítés
  • Karimás, menetes, vagy heg. toldatos csatlakozás
  • Lazakarimás konstrukció
  • A gömbcsap az ütközőlemezzel nyitott és zárt helyzetben is rögzíthető

Kiviteli variációk:

  • Elektromotoros működtetés
  • Pneumatikus működtetés
  • Antisztatikus kivitel

Anyagminőségek:

  • ASTM A105
  • ASTM A350 LF2
  • ASTM A479 316(L)

Tervezési szabványok:

  • Beépítési hosszak: ASME B16.10; EN 558
  • Heg. toldatos kivitel: ASME B16.25; EN 12627
  • Menetes kivitel: ASME B1.20.1 NPT
  • Karimás kivitel: ASME B16.5; EN 1092-1; GOST 12815; GOST 12821
  • Nyomáspróba: API 598; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

LGU

3D modell letöltése:
